PA467 V3.0 - 吸顶微动红外探测器全新升级!
By master 最后更新: 06/07/2021 - 16:32
发布日期

通常智能方案里面的各种场景都是手动(面板或遥控器)来切换实现。试想一下:假如当您看电视的时候,自动调节灯光至适合看电视的亮度;当进入影音室看电影的时候、灯光、荧幕、投影仪等设备自动启动并进入影院模式;当进入卫生间灯光和换气扇自动打开等等。当您离开后,这些预设的场景又会自动关闭,这一切都是自动实现,让生活更加有趣。相较于原来的V2.1版本,本次V3.0版本主要升级内容包括:

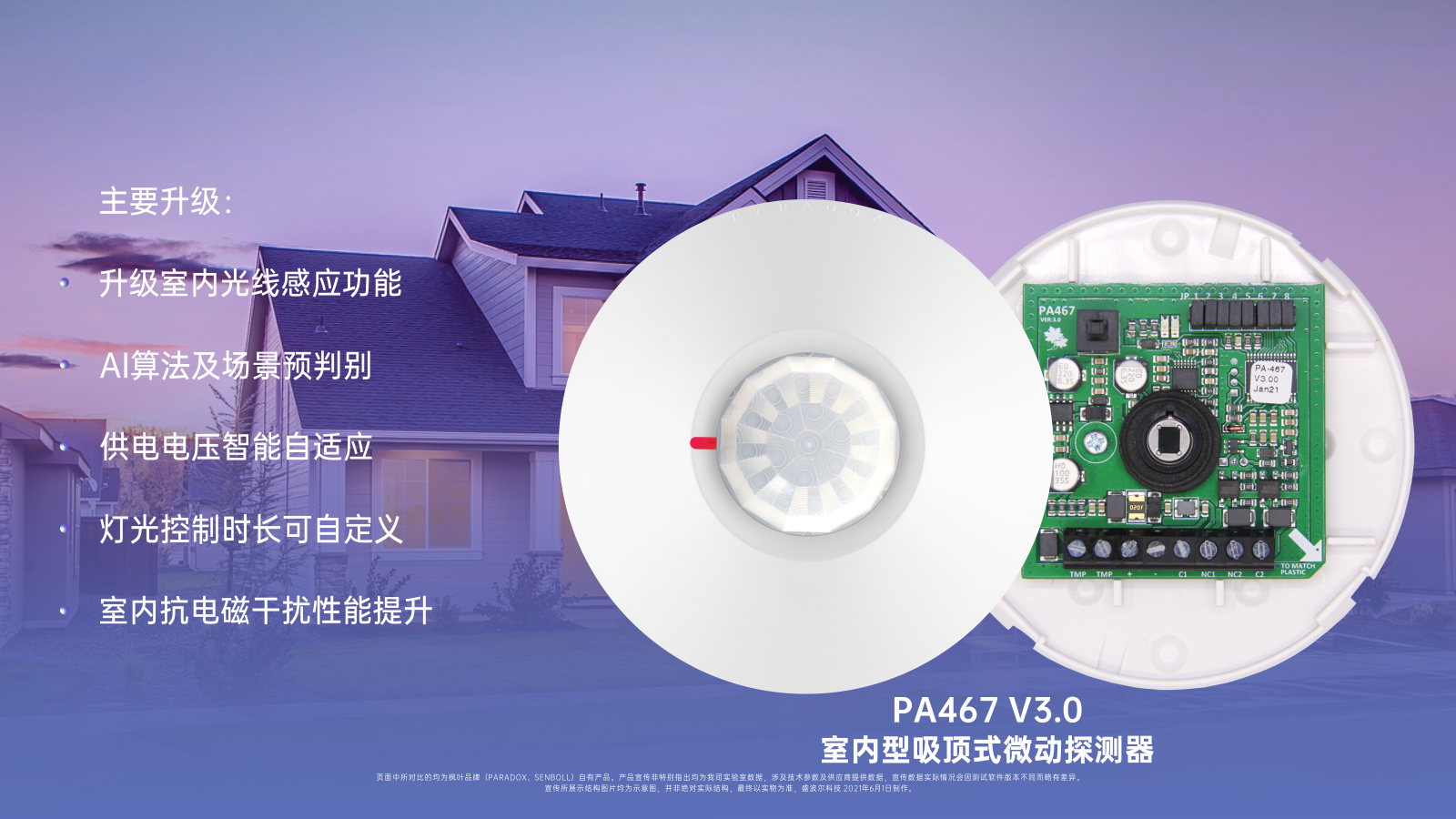

 PA467 V3.0 - 吸顶微动红外探测器全新升级

  • 增加了室内光线感应功能,能够配合微动输出进行三种典型的安装环境进行光控调整,分别是靠窗边安装、居中安装、无窗安装;
  • NC2输出由跳线JP5可设置为NC(常闭输出)或者是NO(常开输出)可选;
  • 供电电源升级为10~24VDC自适应,可以兼容目前较多的第三方弱电系统的供电范围;

 PA467主要升级内容

微动探测器的连接与设置

  • 探测器常规设置:
JP1(LED) JP4(报警感应NC1) JP5(NC2输出类型)
ON 指示有效(默认) 高灵敏度(默认) N.C.(常闭) (默认)
OFF 关闭 低灵敏度 N.O.(常开)
  • 微动探测及延时设置:
JP6 JP7 JP8 NC2微动/灯光输出
ON(默认) ON(默认) ON(默认) 微动输出,光感无效(默认)
ON ON OFF 延时10秒
ON OFF ON 延时30秒
ON OFF OFF 延时1分钟
OFF ON ON 延时2分钟
OFF ON OFF 延时5分钟
OFF OFF ON 延时10分钟
OFF OFF OFF 延时15分钟
  • 光感环境设置:
JP2 JP3 光控范围
ON(默认) ON(默认) 光感无效(默认)
OFF ON 5-10Lux地下室
ON OFF 10-15Lux房间内
OFF OFF 40-50Lux靠窗安装

人眼对于光照强度的感知偏差

 PA467-人眼对于光照强度感知差异

人对于环境亮度的自适应能力非常强,眼睛中的瞳孔可以像摄影机的光圈一样自由调整进光量的大小以适应不同环境的光照度的强弱,使看到的景象维持在一个合适的亮度。瞳孔在亮光处缩小,在暗光处散大,一张一缩之间,瞬间就能适应各种不同的环境的光照度变化。因此人眼对于直观亮度感知与实际的光照度存在较大的偏差,因此也造成了人眼对于亮度的绝对值并非那么敏感,只对亮度变化趋势较为敏感。

室内照明光/室外自然光强度的典型参考值

 PA467-自然光与照明光典型参考值

人眼对于光线自适应能力造成了直观感知与实际的光强存在较大的偏差,因此也造成了人对于绝对亮度的直观判断误差很大,以下列举的为自然光与照明光强度的参考值:

自然光情景 光强度
晴天 30000 - 300000 Lux
阴天 3000 - 10000 Lux
阴天室外 50 - 500 Lux
日出日落 30 - 300 Lux
黑夜 0.001 - 0.02 Lux
月夜 0.02 - 0.3 Lux
星光 0.003 - 0.0007 Lux
阴暗夜晚 0.0002 - 0.00002 Lux
室内外边界情景 光强度
晴天室内靠窗 100 - 1000 Lux
阴天室内靠窗 5 - 50 Lux
黄昏室内靠窗 5 - 10 Lux
照明光情景 光强度
夜间路灯 0.1 - 1Lux
生产车间 10 - 500 Lux
办公室 30 - 50 Lux
餐厅 10 - 30 Lux
走廊 5 - 10 Lux
卧室 3 - 20 Lux

三种典型应用场景

  • 通过区分室外光叠加强度来区分室内照明灯开闭的强度变化:

 PA467-三种典型应用场景

  • 无/微室外光环境:地下室/封闭走廊或衣帽间

  • 弱室外光环境:开放式走廊/房间内部

  • 强室外光环境:靠窗安装,外部采光面较大房间,整个房间的光照度受到室外天气和日升日落影响较大的场景

室外光的变化对室内照明产生的影响

 PA467-室外光变化与室内照明影响

由于灯光的强度相比较日光实在微不足道,当清晨的日光照入室内,整体的亮度已经越过灯光本身的强度的20倍以上,此时即便是灯灭,室内光照度也会强于灯光本身的照度。因此,光感就会认为此时虽有人体感应,但已不需要灯控输出。反之亦然,当日渐黄昏,夕阳西下之时,室内光线逐渐低于灯光的照度后,此时光感就会启动灯控输出,感应开灯,以支持正常的生活所需。

无室外光场景的使用 (地下室/家庭影院)

当感应器安装于几乎没有室外光线的场所,此时室内的光照度完全取决于灯具照明所产生的强度,一般正常的照明范围大概为0-500Lux,适合选择地下室或者影院模式,将探测器的JP2/JP3的场景模式设置为:

 PA467-无室外光场景的使用(地下室/家庭影院)

JP2 JP3 光控范围
OFF ON 5 - 10Lux 地下室

弱室外光场景的使用 (回廊/房间内部)

 PA467-弱室外光场景的使用(回廊/房间内部)

当感应器安装于过道,或者房间内测不太靠窗的位置,室内的光照度在白天会受到门窗射入的阳光的影响,日光一般对房间内的照度叠加强度范围在0-100Lux,正常的照明范围大概为0-500Lux,适合选择房间内模式,将探测器的JP2/JP3的场景模式设置为:

JP2 JP3 光控范围
ON OFF 40 - 50 Lux 房间内

强室外光场景的使用 (靠窗安装)

 PA467-强室外光场景的使用(靠窗/靠门安装)

当感应器安装于靠门靠窗的位置,既用于房间的灯光感应,同时又作为入侵报警探测使用时,探测器所在位置会收到强烈的室外光变化的影响,日光一般在靠窗位置照度叠加强度范围在0-1000Lux,正常的房间照明范围大概为仅为0-500Lux,此时JP2/JP3的场景模式必须设置为:

JP2 JP3 光控范围
OFF OFF 40 - 50 Lux 房间内
OFF OFF 40 - 50 Lux 房间内
