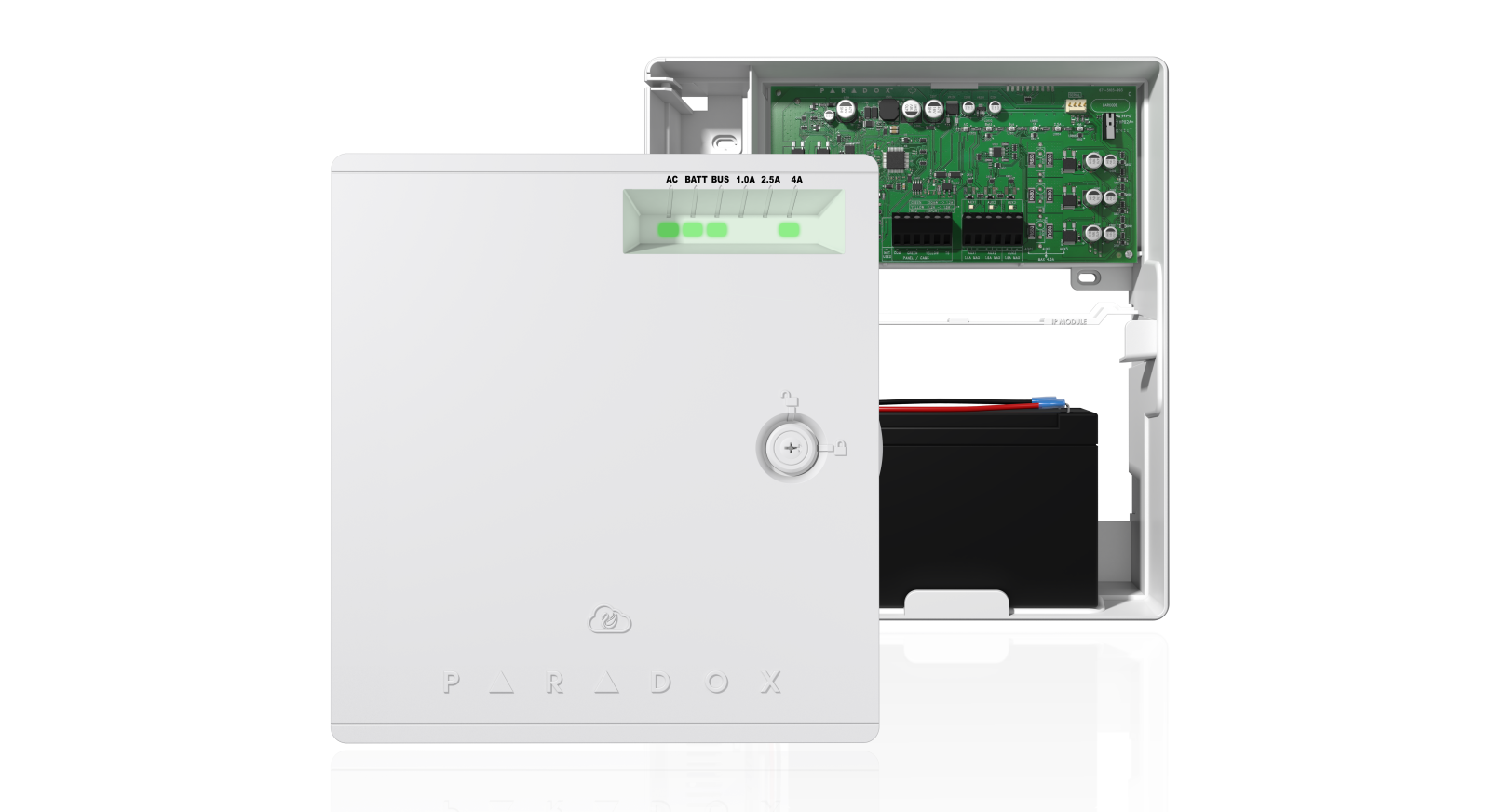

PS45是一款75W多用途的在线式UPS后备电源系统。主要用来对无人值守等重要场所进行电源管控。可对主机外围设备及主机本身进行电源支持。PS45不仅可独立供电，还能对其它系统的模块进行供电。例如10台摄像机或中控系统的拓展模块（任何相关的13.8V供电的设备）。PS45的后备电池总容量高达27Ah，PS45将会给您的系统增添更加高效并且可靠的供电解决方案。

产品使用

PS45的四芯总线中的(BLK/GRN/YEL)连接到主机的总线接口（注意：无需要连接RED）。连接后备电池 (7Ah到20Ah，单个或多个电池)至PS45的BAT1和BAT2后备电池接口端子。接着连接开关电源的直流15VDC输出到PS45的电源输入段子15VDC +/-两端。

注意：

任何输出组合都可以并联连接以组合输出功率。将输出1和2组合为3A的一个输出。将输出1、2和3组合为4.5A的一个输出。

电源拓展

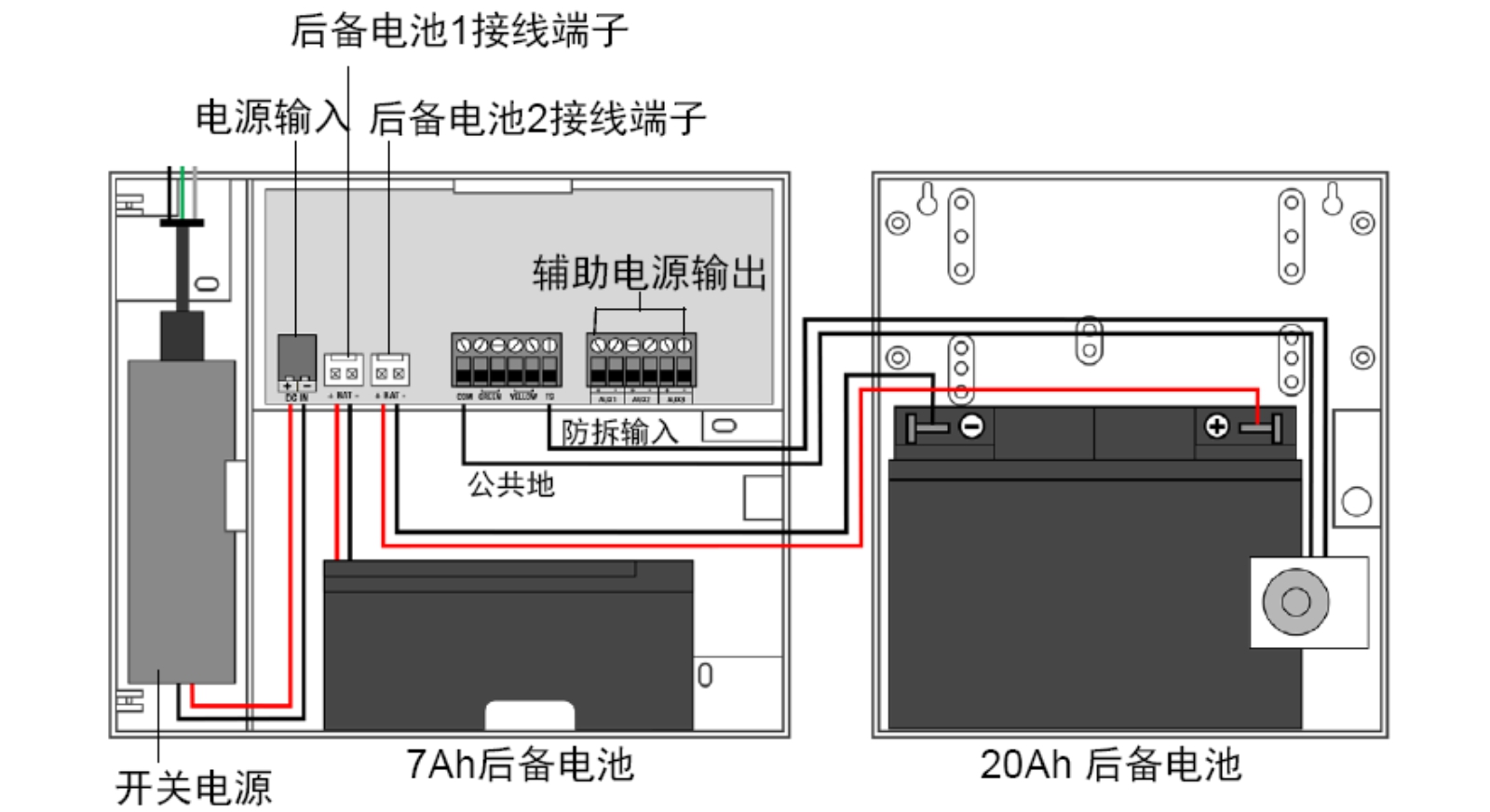

可以支持扩展一个20Ah后备电池箱，这样和PS45箱子里面的7Ah后备电池组成一个27Ah的满配容量的后备UPS电源支持系统。单独扩展电池箱中的电池需要连接在PS45主板的BAT2端口，并将拓展电池箱的防拆开关接入PS45的TS端口，无需额外的编程，防拆开关一旦触发，将会跟随系统的防拆选项产生防拆提示。

产品参数

• 27AH电源综合管理能力（后备电池充放与辅助电源输出）
• 4A辅助电源输出
• 最大1.5A 后备电池充电电流
• 机箱防拆开关双重保护
• 可支持双备份离线独立供电
